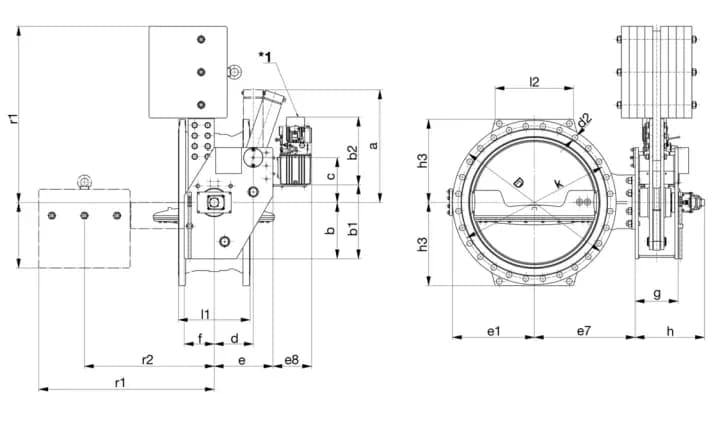

Гидропривод VAG HYsec PRO DN 900 PN 10 с противовесом и внутренним маслоснабжением для поворотных затворов VAG EKN®

Цена по запросуНаличие и срок уточним при расчёте

Тип арматуры: Гидропривод для поворотного затвора
Бренд, страна: VAG Armaturen
Производитель: VAG
Номинальный диаметр DN (Дн, D, d), мм: 900
Номинальное рабочее давление PN, бар: 10
Испытания и сертификация: Выходной контроль по EN 12266

Основные данные

Артикул: ART-5469
Тип арматуры: Гидропривод для поворотного затвора
Бренд, страна: VAG Armaturen
Производитель: VAG

Присоединительные размеры

Номинальный диаметр DN (Дн, D, d), мм: 900

Рабочие параметры

Номинальное рабочее давление PN, бар: 10
Испытания и сертификация: Выходной контроль по EN 12266
Рабочие параметры: Для подбора арматуры необходимо указать Ваши эксплуатационные параметры: Область применения ; Макс. расход ; Макс. перепад давления

Материалы и конструкция

Материал: Блок управления: Нерж. сталь 1.4305
Материал: Клеммная коробка: Листовая сталь
Материал: Консоль, рычаг: Сталь SJ235
Материал: Подшипник рычага: Нерж. сталь 1.4305 или бесцинковая бронза и PTFE
Материал: Противовес: Чугун EN-GJL-250 (GG-25)
Защитное покрытие: Консоль, рычаг: Эпоксидное покрытие ; Противовес: Эпоксидное покрытие
Конструктивные особенности: Быстрозакрывающаяся арматура с гидроприводом с противовесом ; Цилиндр с блоком управления: без соединительных труб, крепится прямо на дно цилиндра ; встроенный шаровой кран для проверки функциональности ; пуск с помощью магнитного вентиля (без напряжения откр./ закр.) ; время закрытия устанавливается с помощью регулятора расхода (независимо от вязкости/давления) ; встроенный обратный клапан ; соединительные шланги без напора ; ; Интегрированный гидравлический агрегат с полностью закрытым масляным контуром: без воздушного фильтра и осушителя воздуха ; радиальный поршневой насос с резервным насосным элементом ; с ручным насосом и фильтром в корпусе насоса ; ; Двойная опора рычага с противовесом, вставка углового соединения с одной стороны и опорное кольцо из PTFE с другой стороны: предотвращает передачу нагрузки от груза на вал затвора ; Модульная конструкция противовеса для адаптации к условиям эксплуатации ; Рычаг противовеса из двух частей ; 3 конечных выключателя: Открыто, Закрыто, а также автоматическое положение Открыто ; С настраиваемыми демпфированием в конечном положении и конечным упором для положения "закрыто" ; Компактная строительная конструкция из ТПА и установленного привода

Соединение и монтаж

Материал: Подшипниковый болт, болт: Нерж. сталь 1.4021
Тип привода: гидропривод
Область применения: Затвор турбинного водовода ; Предохранительная арматура насоса ; Предохранительная арматура при разрыве трубопровода

Все значения относятся к позиции ART-5469.
